Name: Sistema de Resina Epóxi de Alta Temperatura para Isolamento Elétrico APG & Fundição a Vácuo
Brand: Shanghai Wenyou Industry Co., Ltd.
SKU: LE-9229/LH-9229
Price: 2.6 USD
Availability: InStock

Casa > produtos > Resina Epóxi Elétrica >

Sistema de Resina Epóxi de Alta Temperatura para Isolamento Elétrico APG & Fundição a Vácuo

Sistema de Resina Epóxi de Alta Temperatura

Sistema de Resina Epóxi para Isolamento Elétrico

Sistema de Resina Epóxi APG

Lugar de origem:

CHINA

Marca:

WENYOU

Certificação:

ISO/UL/REACH/RoHS/CE

Número do modelo:

LE-9229/LH-9229

Contacte-nos

Peça umas citações

Detalhes do produto

Cores:

amarelo claro, transparente

Força de impacto:

Alto

Flexibilidade:

Alta

Resistência à tração:

50 a 60 MPa

RIGIDEZ DIELÉTRICA:

≥ 25 kV/mm

Descomposição térmica:

> 320°C

Resistência ao isolamento:

Alta

Resistência à umidade:

Alto

Termos do pagamento & do transporte

Quantidade de ordem mínima

200 kg

Preço

around $2.6

Detalhes da embalagem

Balde

Tempo de entrega

7 dias

Termos de pagamento

L/C,T/T,Western Union,MoneyGram

Habilidade da fonte

200TON/MONTH

Produtos relacionados

Resina epoxi para isolamento e transformadores elétricos de 10 a 100 kV

Obtenha o melhor preço

Endurecedor de Resina Epóxi APG para Isolamento Elétrico

Obtenha o melhor preço

Resina Epóxi Transparente e Endurecedor para Isolamento Elétrico

Obtenha o melhor preço

Liquido de resina epóxi transparente para isolamento elétrico

Obtenha o melhor preço

Contacte-nos

008618018933365

Elliot.yang@sh-wysy.com

86-21-64308192

Contato agora

Descrição do produto

Sistema de Resina Epóxi de Alta Temperatura para Isolamento Elétrico | APG & Fundição a Vácuo

Atributo	Valor
Cor	Amarelo claro, Transparente
Resistência ao Impacto	Alta
Flexibilidade	Alta
Resistência à Tração	50-60 MPa
Rigidez Dielétrica	≥ 25 kV/mm
Decomposição Térmica	＞320°C
Resistência de Isolamento	Alta
Resistência à Umidade	Alta

O sistema de resina epóxi LE-9229/LH-9229 é uma formulação de dois componentes, modificada e reforçada com borracha, projetada para aplicações exigentes de isolamento elétrico. Combinando a resina epóxi LE-9229 e o endurecedor LH-9229 em uma proporção precisa de 1:1 (100 pbw cada) com carga de farinha de sílica (280-340 pbw), este sistema oferece excepcional estabilidade térmica (Tg 105-125°C), resistência a rachaduras e resistência mecânica. Ideal para isolamento de média/alta tensão (10-35kV), suporta os processos de gelificação por pressão automática (APG) e fundição a vácuo, tornando-o adequado para transformadores, buchas de postes sólidos e componentes de comutadores.

Principais Características e Vantagens

Resistência Térmica Ultra-Alta:

Temperatura de transição vítrea (Tg): 105-125°C

Decomposição térmica: >320°C

Baixa absorção de água: 0,08-0,20% (23°C a 100°C)
Isolamento Elétrico Superior:

Resistividade volumétrica: 10¹⁵ Ω*cm

Rigidez dielétrica: 30 kV/mm

Fator de perdas: 0,02
Propriedades Mecânicas Robustas:

Resistência à tração: 65-95 MPa

Resistência à flexão: 110-150 MPa

Resistência ao impacto: 10-18 kJ/m²
Flexibilidade do Processo:

Otimizado para injeção APG (gelificação de 10-30 min) e fundição a vácuo (cura de 3-6 horas).

Baixa retração de cura (0,7-0,9%) garante estabilidade dimensional.

Parâmetros Técnicos

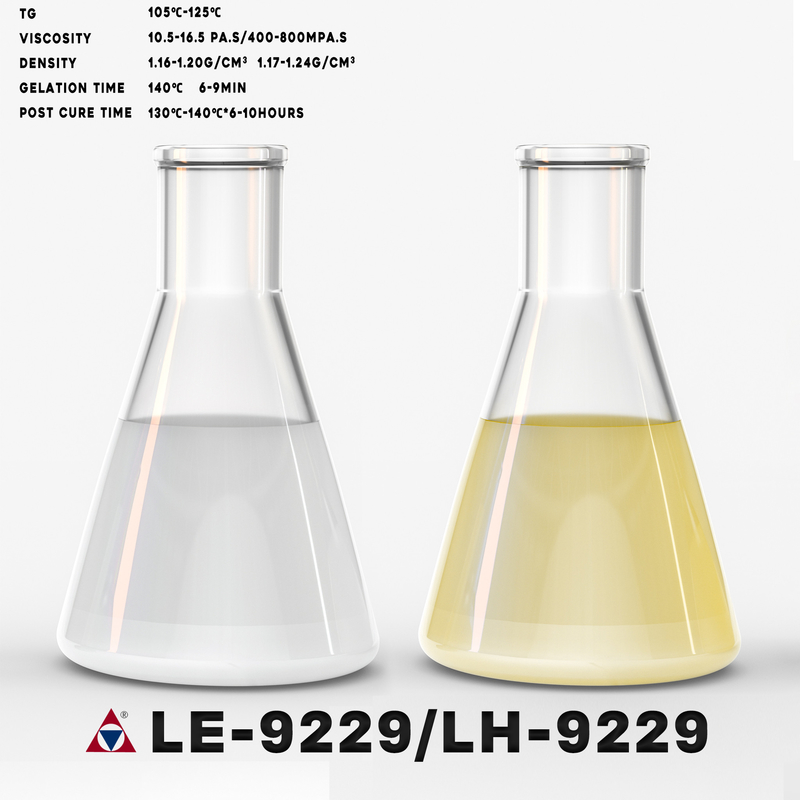

Propriedades dos Componentes

Resina Epóxi LE-9229	Endurecedor LH-9229
Aparência: Líquido viscoso branco leitoso	Aparência: Líquido amarelo pálido
Viscosidade a 25°C: 10,5-16,5 Pa.s	Viscosidade a 25°C: 400-800 mPa.s
Densidade: 1,16-1,20 g/cm³	Densidade: 1,17-1,24 g/cm³
Ponto de Fulgor: ~135°C	Ponto de Fulgor: ~140°C

Desempenho do Sistema Curado

Mecânico	Valor	Elétrico/Térmico	Valor
Resistência à Tração	65-95 MPa	Resistividade Volumétrica	10¹⁵ Ω*cm
Resistência à Flexão	110-150 MPa	Rigidez Dielétrica	30 kV/mm
Resistência à Compressão	130-190 MPa	Condutividade Térmica	0,8-0,9 W/m*K
Resistência ao Impacto	10-18 kJ/m²	Fator de Perdas	0,02

Diretrizes de Processamento

Injeção APG	Fundição a Vácuo
Temperatura de Mistura: 40°C (1-2 horas)	Temperatura de Mistura: 60°C (1-2 horas)
Temperatura do Molde: 130-150°C	Temperatura do Molde: 80-100°C
Tempo de Gelificação: 10-30 minutos	Tempo de Gelificação: 3-6 horas
Pós-Cura: 130-140°C × 6-10 horas	Pós-Cura: 130-140°C × 6-10 horas

Perguntas Frequentes (FAQ)

P1: Qual carga é recomendada para LE-9229?

R: Use farinha de sílica de 400 mesh a 280-340 pbw para aumentar a resistência mecânica e a condutividade térmica.

P2: O LE-9229 pode suportar ambientes de alta tensão?

R: Sim, sua rigidez dielétrica (30 kV/mm) e resistividade volumétrica (10¹⁵ Ω*cm) o tornam ideal para isolamento de 10-35kV.

P3: Como o APG difere da fundição a vácuo?

R: O APG usa pressão (0,5-5 bar) para produção rápida (gelificação de 10-30 min). A fundição a vácuo elimina bolhas para peças de precisão, mas requer cura mais longa (3-6 horas).

P4: Este sistema é resistente a chamas?

R: Sim, classificado como HB (4mm) e V1 (12mm) em testes de inflamabilidade.

Tag：

Sistema de Resina Epóxi de Alta Temperatura para Isolamento Elétrico APG & Fundição a Vácuo

Sistema de Resina Epóxi de Alta Temperatura

Sistema de Resina Epóxi para Isolamento Elétrico

Sistema de Resina Epóxi APG

Resina epoxi para isolamento e transformadores elétricos de 10 a 100 kV

Endurecedor de Resina Epóxi APG para Isolamento Elétrico

Resina Epóxi Transparente e Endurecedor para Isolamento Elétrico

Liquido de resina epóxi transparente para isolamento elétrico

resina epóxi de fundição líquida

resina epóxi de alta viscosidade de bucha

resina epóxi elétrica amarelo claro
